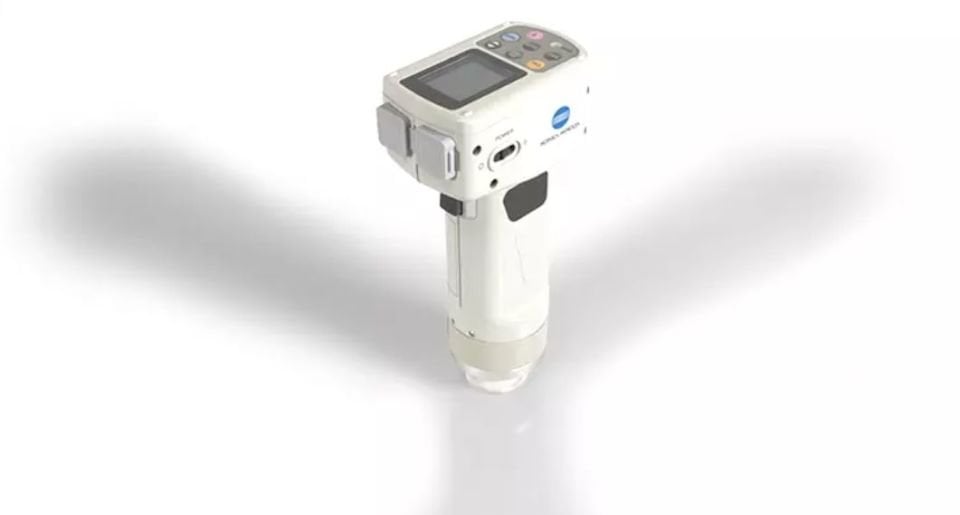

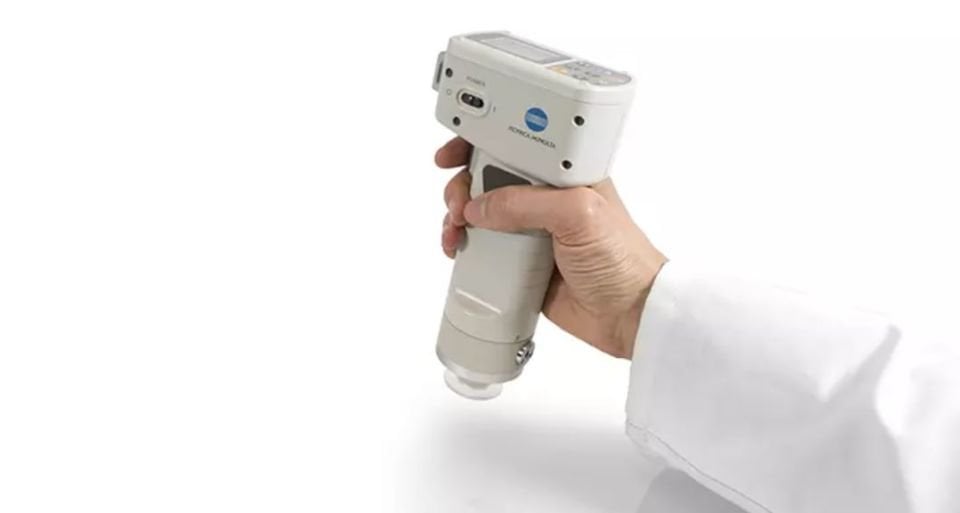

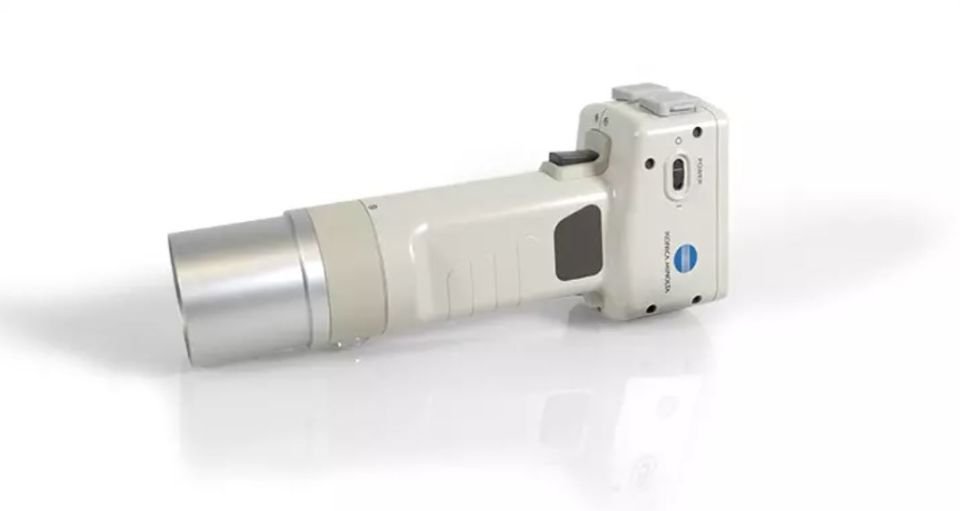

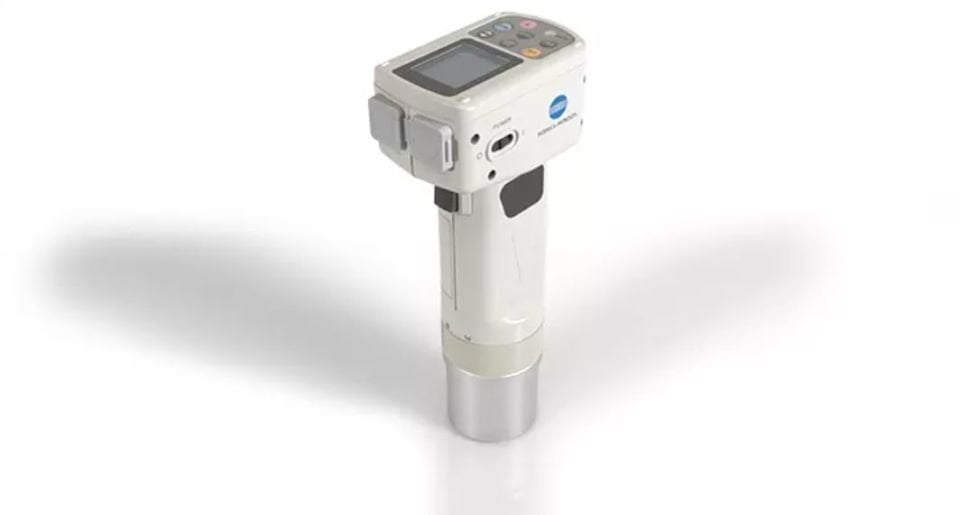

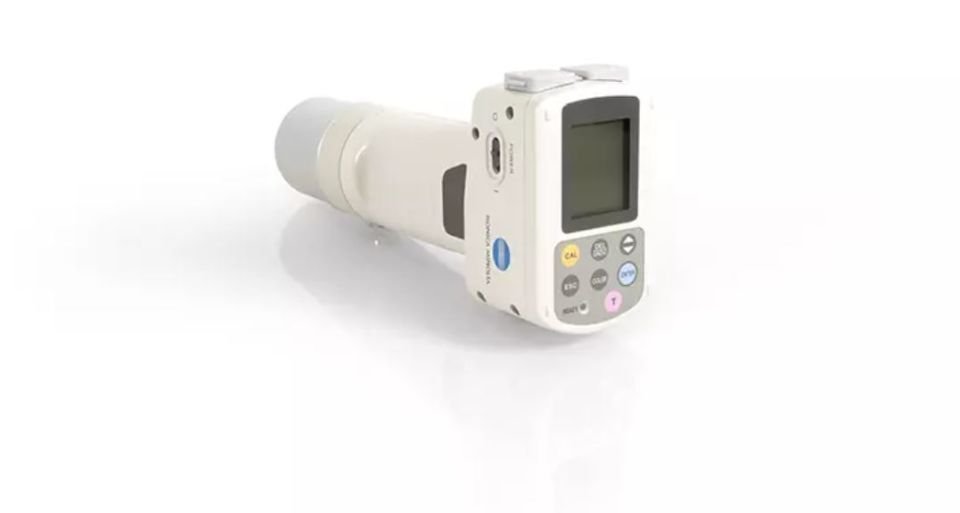

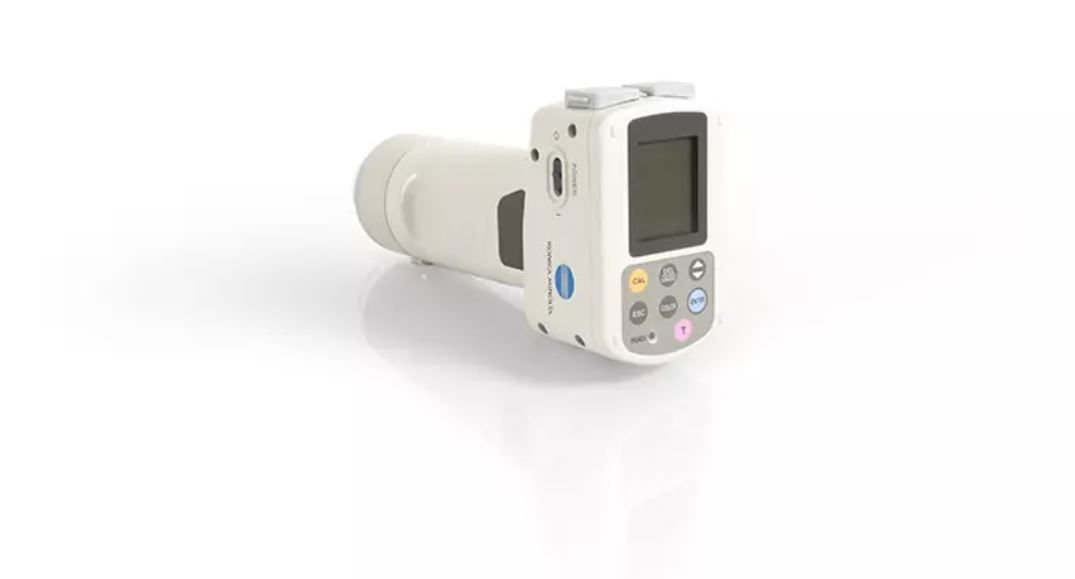

Konica Minolta CR-410 Model Portatif Renk Ölçüm Cihazı
Konica Minolta CR-410 Model Portatif Renk Ölçüm Cihazı
CR-410, 50mm ölçüm açıklığına sahip uygun maliyetli kalite kontrol renk ölçüm cihazıdır. Granüller, kumaşlar, ahşap, taşlar, tuğlalar gibi numuneler yapısal veya düzensiz yüzeyli ise CR-410 doğru seçimdir. Benzersiz geniş diyafram açıklığı (50 mm), aksi takdirde operatörün temsili ve tekrarlanabilir veriler elde etmek için birkaç ölçümün manuel olarak ortalamasını alması gereken bu tür numuneler için idealdir.
400 serisi dahili yüksek hızlı termal yazıcı ve ölçüm verilerinin nümerik ya da grafik göstergeleri için büyük arka aydınlatmalı göstergesi özellikleri ile yeniden tasarlanmış veri işlemcisi gibi gelişmiş kullanılabilirlik ve işlevsellik sunar. Veri belleği maks. 100 hedef renk ve maks. 2000 ölçüm kaydedebilmektedir. Bir dizi yeni renk alanı ve Başarılı/Başarısız formülü ve beyazlık ve sarımsılık endeksleri kullanımı çeşitli uygulama alanlarında geliştirmektedir. Yeni "kullanıcı endeksleri" fonksiyonu sayesinde XYZ, Yxy ya da CIELAB değerleri kullanarak maks. 6 farklı kullanıcı ya da uygulamaya özel denklem girdisi yapılabilmektedir.
Daha fazla kullanıcı esnekliği için, ekran ile donatılmış olan ölçüm başlığı, fonksiyon anahtarları ve güç beslemesi artık “tek başına” ya da doğrudan bilgisayara arayüzle bağlantılı olarak opsiyonel QC yazılımı SpectraMagic NX ile çalıştırılmak için kullanılabilmektedir.
· Dikey hizalamalı taşınabilir kolorimetre
· 6 Silikon fotoseller (XYZ)
· d/0 Geometri
· Ölçüm alanı Ø 50 mm
· Ölçüm başlığı, bağımsız ölçümler yapmak amacı ile veri işlemcisinden ayrılabilmektedir. Buna ek olarak, ayrıca ölçüm başlığını doğrudan bir bilgisayara bağlamak mümkündür.

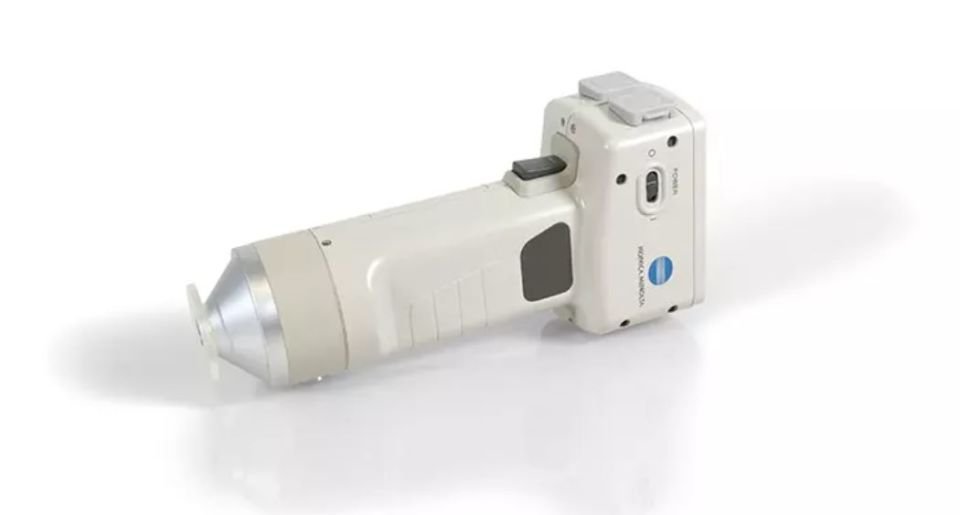

· Uygulamaya özel aksesuarlar toz, sıvı, macun ve diğer birçok tip örneğin ölçümünü kolaylaştırır.

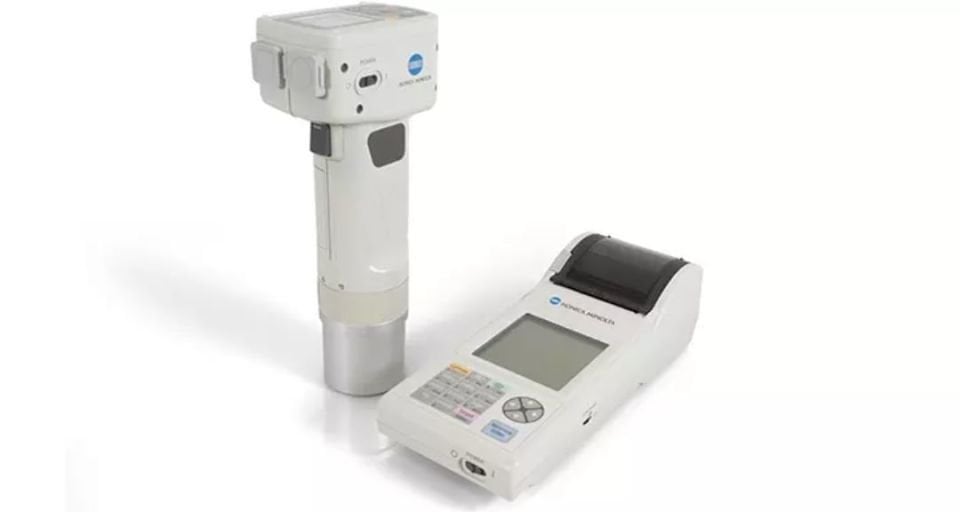

· Entegre termal yazıcılı kompakt veri işlemci
· CR-400 serisi, bir önceki nesil ile aynı aydınlatma/optik görüntüleme sistemine sahiptir. Bu şekilde veri uyumluluğu garanti altına alınmıştır.
|
Teknik Özellikler |
|
|
Aydınlatma/ görüntüleme sistemi |
Geniş alan aydınlatma/0° görüntüleme açısı; yansıtıcı eleman dahil) |
|
Dedektör: |
Silikon fotosel (6) |
|
Görüntü aralığı |
Y: %0.01 ile %160.00 (yansıma) |
|
Işık kaynağı |
Titreşimli ksenon ampul |
|
Ölçüm süresi |
1 saniye |
|
Minimum ölçüm aralığı |
3 saniye |
|
Pil performansı |
Yakl. 800 ölçüm (Piller Konika Minolta’nın test koşullarında kullanıldığında) |
|
Ölçüm/Aydınlatma alanı |
Ø 50 mm / Ø 53 mm |
|
Tekrarlanabilirlik |
ÄE*ab 0.07 standart sapma içerisinde (beyaz kalibrasyon plakasının, 10 saniyelik aralıklarla 30 kez ölçüldüğü durumda) |
|
Cihazlar arası anlaşma |
ÄE*ab: 0,8 içerisinde 12 BCRA II. Seri renklerin ortalaması |
|
İzleme koşulları |
CIE: 2 derece standart gözlemci |
|
Aydınlatıcı cihaz koşulları |
CIE: C, D65 |
|
Tolerans yargısı |
Renk farklılık toleransı (kutu toleransı ve eliptik tolerans) |
|
Renk aralıkları / kolorimetrik veri |
XYZ, Yxy, L*a*b*, Hunter Lab, L*C*h, Munsell (Yalnızca C aydınlatıcısı), CMC (l:c), CIE1994, Lab99, LCh99, CIE2000, CIE WI/Tw (Yalnızca D65 aydınlatıcısı), WI ASTM E313 (Yalnızca C aydınlatıcısı), YI ASTM D1925 (Yalnızca C aydınlatıcısı), YI ASTM E313 (Yalnızca C aydınlatıcısı), Kullanıcı endeksi (Bilgisayardan 6 adede kadar kaydedilebilir) |
|
Diller (Ekran) |
LCD: İngilizce (öntanımlı) , Almanca, Fransızca, İtalyanca, Japonca |
|
Depolanabilir veri setleri |
1000 (Ölçüm başlığı ve veri işleme farklı veriler kaydeder) |
|
Renk farklılığı hedef renkleri |
100 |
|
Kalibrasyon kanalları |
20 kanal (ch00: Beyaz kalibrasyon; ch01 ile ch19 arası: Kullanıcı kalibrasyonu) |
|
Ekran |
Renk değerleri; renk farklılık değerleri; BAŞARILI/UYARI/BAŞARISIZ görüntüleme |
|
Arayüz / Baud hızı |
RS-232 uyumlu (veri işlemcisi/PC için) * Baud hızı: 4,800, 9,600, 19,200 (bps); Fabrikadan teslim edilirken 9600 olarak ayarlanmıştır |
|
Güç kaynağı |
Dört AAA boyutlu alkalin veya Ni-MH pil AC Adaptör AC-A305 AC100 – 240 V 50/60Hz |
|
Ebatlar (GxYxD) |
102 × 244 × 63 mm |
|
Ağırlık |
Yaklaşık 570 g (4 AAA pil dahil ve RS-232C kablo dahil değil) |
|
Çalışma sıcaklığı/ nem aralığı |
0 ile 40ºC, bağıl nem %85 ile sıfır yoğunlaşma ortamında |
|
Depolama sıcaklığı/ nem aralığı |
-20 ile 40ºC, bağıl nem %85 ile sıfır yoğunlaşma ortamında |
|
Diğer |
LCD arka ışığı AÇIK/KAPALI işlevi (Açıkken, arka ışık son anahtar veya ölçüm işleminden sonra 30 saniye boyunca AÇIK durumda kalır) |
|
Standart aksesuarlar |
Beyaz Kalibrasyon Levhası CR-A44; Koruyucu Kapak CR-A72; Bilek Bandı CR-A73; AC Adaptör AC-A305; 4 AAA batarya |
|
Opsiyonel aksesuarlar |
Sert Kılıf CR-A103; RS-232C Kablo CR-A102 (PC için); Granül Malzeme Eklentileri CR-A50; CR-400 Yardımcı Yazılım CR-S4w; Renk Veri Yazılımı SpectraMagic NX CM-S100w; Cam Işık-Yansıtma Tüpü CR-A33e |
