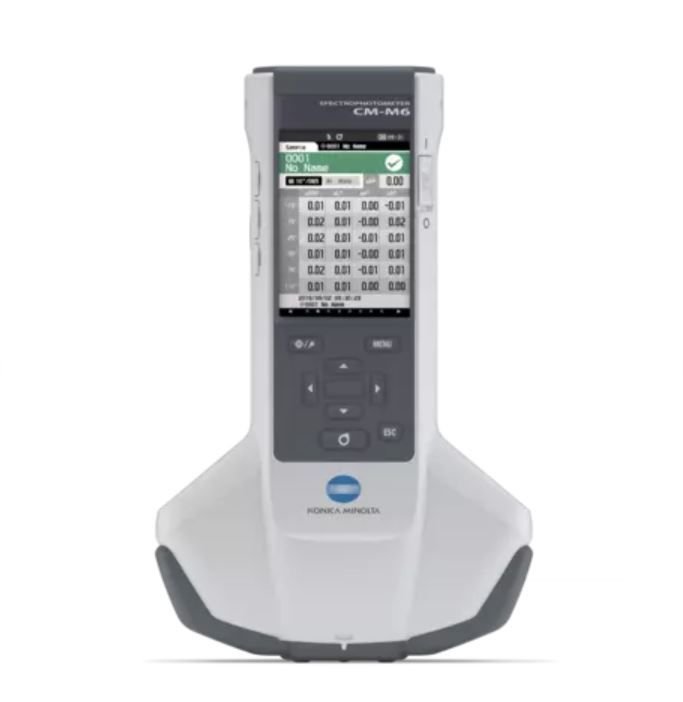

Konica Minolta CM-M6 Model Portatif Çok Açılı Renk Ölçer (Spektrofotometre)
Konica Minolta CM-M6 Model Portatif Çok Açılı Renk Ölçer (Spektrofotometre)
Taşınabilir 6 açılı ve çift yol sistemli çok açılı spektrofotometre. CM-M6, metalik ve efektli boyalar ve plastiklerin renk ölçümü için özel olarak tasarlanmış portatif çok açılı spektrofotometredir. Otomotiv üretim alanındaki boyalı parçaları doğru bir şekilde ölçmek için 45° açılı aydınlatması ve 6-açılı (-15°/ 15°/ 25°/ 45°/ 75°/ 110° aspeküler) gözlem özelliği bulunan yeni ve patentli çift yollu aydınlatma sistemi kullanmaktadır. Bu yeni, patentli optik ölçüm sistemi eğimli yüzeylerde bile doğru ve kararlı sonuçlar verecek şekilde optimize edilmiştir. Bu sayede ön ve arka çamurluk, araç ayna gövdeleri veya kapı kolları gibi örnekler hızlı, doğru ve tekrar tekrar ölçülebilir.
CM-M6 örneğin rengini örneği yüksek güçlü beyaz LED’ lerle iki yönden aydınlatarak ölçer. Örnek bir defa normalin sol tarafında 45° açı ile bir defa da normalin sağ tarafında 45° açı ile aydınlatılır, her iki durumunda gözlenmesi ASTM E2194 ya da DIN 5033-7’de belirtildiği üzere 6 açıdan (-15°/ 15°/ 25°/ 45°/ 75°/ 110° aspeküler) gerçekleştirilir. Her iki taraftan alınan ölçüm birleştirildiğinde cihaz eğime karşı dayanıklı olur ve bu da cihazı otomotiv dış yüzeyinde kullanılan metalik etkili kaplamaya sahip kavisli nesneler için üretim alanındaki kalite kontrol ölçümleri ideal kılar. Kompakt ve hafif dikey şekli bir veya iki elle kolayca tutulabilmesini ve kolayca yerleştirilmesini sağlar, yüksek çözünürlüklü arka plan aydınlatmalı renkli ekran da en düşük aydınlatmalı ortamlarda bile kolayca okunur.
· Dikey hizalamalı taşınabilir spektrofotometre
· Dalga boyu aralığı 400-700 nm
· 45° aydınlatma: -15° / 15° / 25° / 45° / 75° / 110° a speküler görüş açıları
· Kavisli yüzeylerde kararlı ölçümler için çift yollu aydınlatma/gözlem sistemi
· Ölçüm alanı küçük + kavisli parçalar için ortalama 6mm
· Kompakt ve hafif dikey tasarımı üretimde hızlı ve doğru kalite kontrol sağlar
· Büyük, yüksek çözünürlüklü, arka plan aydınlatmalı, renkli ekran
· Opsiyonel Bluetooth™
|
Teknik Özellikler |
|
|
Aydınlatma/ görüntüleme sistemi |
Çift yollu teknolojiye sahip 45° aydınlatma: -15° / 15° / 25° / 45° / 75° / 110° aspeküler görüntüleme açıları |
|
Dedektör |
Çift 40-element silikon fotodiyot dizileri |
|
Spektral ayırma cihazı |
Doğrusal değişken filtre |
|
Dalga boyu aralığı |
400 - 700 nm |
|
Dalga boyu sahası |
10 nm |
|
Fotometrik aralık |
0 - %600, çıktı/ekran çözünürlüğü: 0.01% |
|
Işık kaynağı |
Yüksek ışık sağlayan endeksli Beyaz LED |
|
Ölçüm süresi |
Yaklaşık 4 sn; Minimum ölçüm aralığı: Yaklaşık 6 sn |
|
Batarya performansı |
Batarya tam dolu iken 10 saniyelik aralıklarla yaklaşık 1000 ölçüm |
|
Ölçüm/Aydınlatma alanı |
Ø 6 mm / Ø 12 mm |
|
Tekrar Edilebilirlik |
Kolorimetrik değer: ΔE*ab 0.05 dahilinde standart sapma |
|
(Beyaz kalibrasyon plakası beyaz kalibrasyonunun ardından 10 saniye aralıklar ile 30 defa ölçüldüğünde) |
|
|
Cihazlar Arası Uyum |
ΔE*ab 0.2 dahilinde |
|
(23°C’de ana gövde ölçüm değerlerine kıyasla 12 BCRA Serisi II karoları için ortalama 12) |
|
|
Arayüz |
USB2.0; Bluetooth™: opsiyonel |
|
Ekran |
3,5-inç TFT Renkli LCD |
|
Görüntülenen veriler |
Renklilik verisi: L*a*b*, L*C*h |
|
Renk farkı verisi: Δ(L*a*b*), Δ(L*C*H*), ΔE*ab, CMC(l:c), ΔE00(CIE DE2000), DIN6175-2 |
|
|
Görüntülenen diğer veriler: FF değeri, çizgi grafik, (kolorimetrik / renk farkı değerleri) |
|
|
İzleme koşulları |
2° ve 10° kolometrik standart gözlemci |
|
Aydınlatıcı cihaz koşulları |
A, C, D50, D65, F2, F6, F7, F8, F10, F11, F12 |
|
|
(iki ışık kaynağı ile eş zamanlı değerlendirme mümkündür) |
|
Gösterge dili |
İngilizce, Almanca, Fransızca, İtalyanca, İspanyolca, Portekizce, Rusça, Türkçe, Lehçe, Çince (Basitleştirilmiş), Japonca |
|
Çalışma sıcaklığı/ nem aralığı |
0 - 40℃, bağıl nem buharsız 85％ veya daha az (35℃) |
|
Depolama sıcaklığı/ nem aralığı |
-20 - 45, bağıl nem buharsız 85％ veya daha az (35℃) |
|
Güç |
Çıkartılabilir Lityum-iyon yeniden şarj edilebilir batarya ya da AC Adaptörü |
|
Ebatlar (GxYxD) |
Yaklaşık 152 x 81 x 239 mm |
|
Ağırlık |
Yaklaşık 1,1 kg (batarya dahil) |
|
Standart aksesuarlar |
Beyaz kalibrasyon plakası, USB kablosu, AC adaptörü, Lityum-Iyon batarya paketi, Sıfır Kalibrasyon Kutusu |
|
Opsiyonel Aksesuarlar |
Yedek batarya için şarj standı; yedek batarya paketi, Bluetooth® modülü |
|
SpectraMagic™DX (yazılım) |
|
