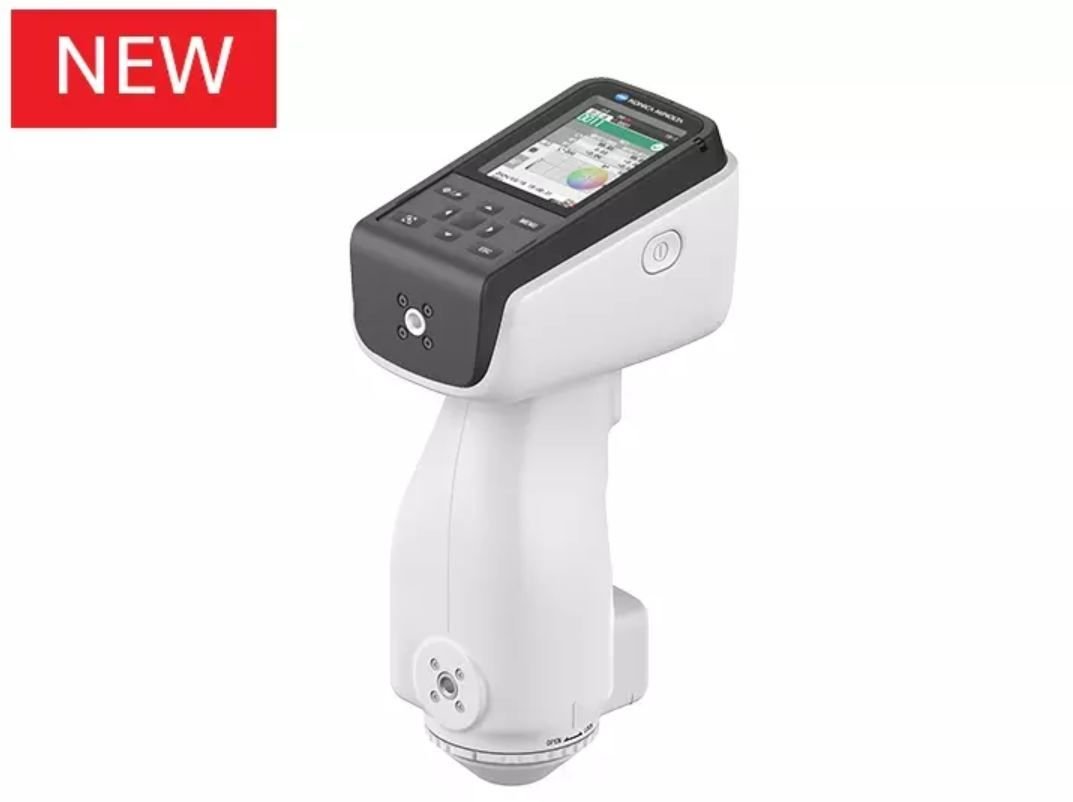

Konica Minolta CM-16d Model Portatif Renk Ölçer (Spektrofotometre)
Konica Minolta CM-16d Model Portatif Renk Ölçer (Spektrofotometre)
CM-16d serisi, önceki nesille mükemmel veri sürekliliği sağlamak üzere tasarlanan CM-600d' nin devamı niteliğindedir. Pek çok sektördeki müşteriler, renk kalitesi kontrolü yaparken veya renk, renk toleransları ve renk farkını tedarik zinciri ortaklarıyla doğru şekilde iletişim kurarken bu yeni nesil taşınabilir spektroftometrenin yenilikçi özelliklerinden yararlanabilir.

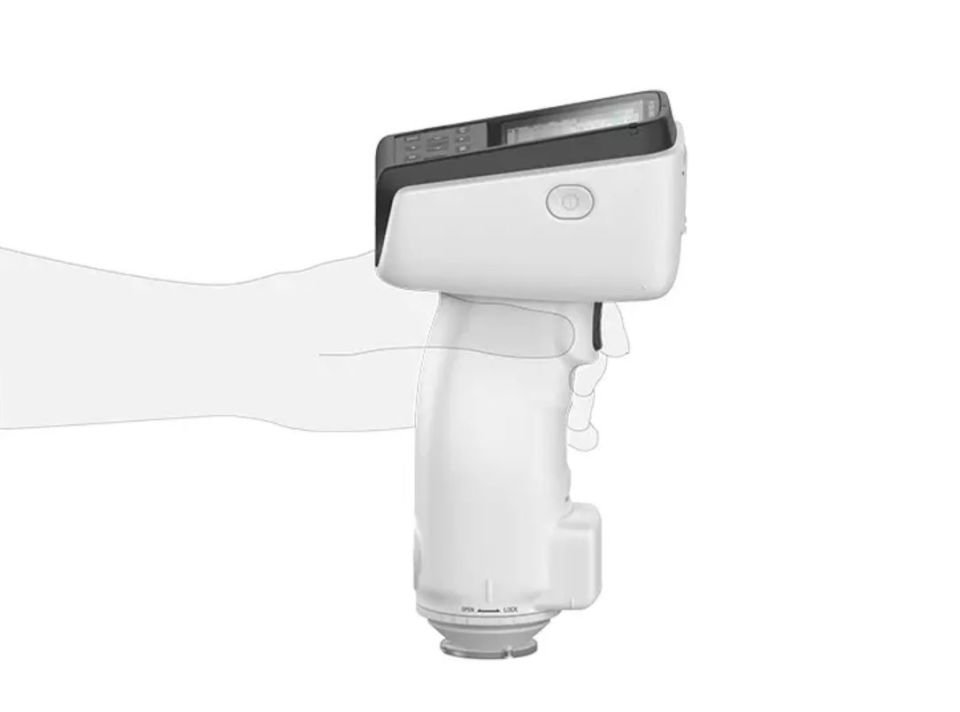

· Küçük ve kavisli yüzeylerde eşsiz stabilite için dikey yönlendirme
· Sıfır kalibrasyon fonksiyonlu şarj istasyonu
· Basit, modern kullanıcı arayüzü
· Tek orta açıklık
· Kısa ölçüm süresi (önceki nesil CM-600d ile karşılaştırıldığında)
· Dalgaboyu analizi ve ayarlaması teknolojisi: Düzenli olarak planlanmış bakım ve kalibrasyon arasında kesinlik sağlayan WAA özelliği, operatörün beyaz kalibrasyonu her yaptığında dalga boyundaki herhangi bir değişimi kontrol eder ve telafi eder.
· Gelişmiş raporlama, kullanıcı deneyimi ve cihaz filosu yönetimi için opsiyonel SpectraMagic NX2 renkli veri yazılımı veya CM-CT1 konfigürasyon aracı edinin.

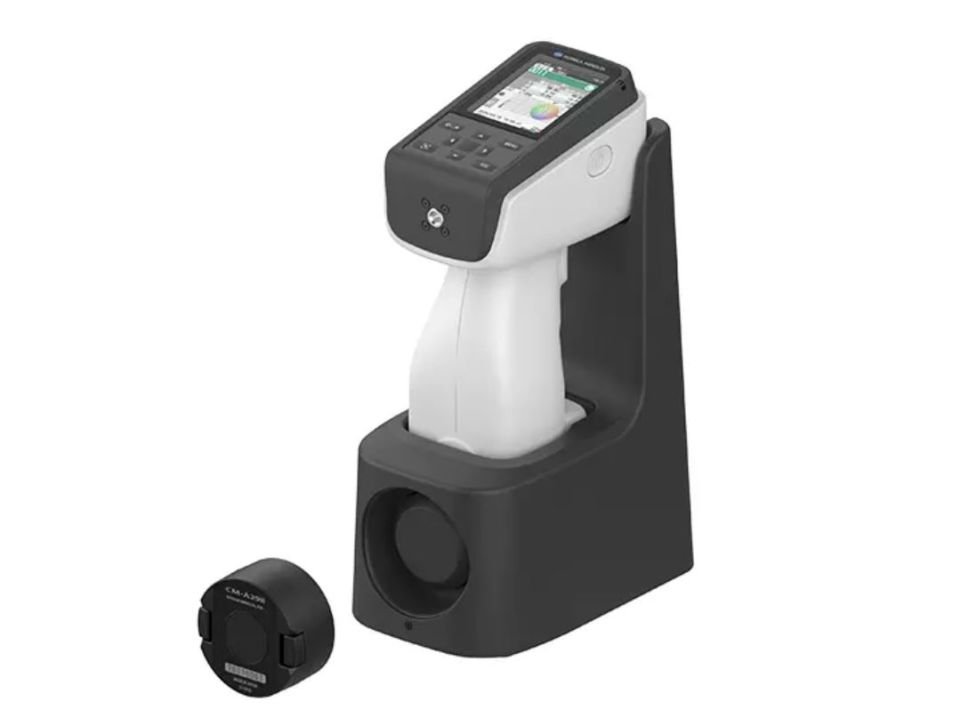

· Bağlantı İstasyonu: Kullanılmadığı zaman CM-16d, cihazın pilini şarjlı ve kullanıma hazır tutmak için şarj istasyonunda saklanabilir. Şarj istasyonu aynı zamanda sıfır kalibrasyon kutusu işlevi de görür ve beyaz kalibrasyon döşemesi için koruyucu bir saklama girintisine sahiptir.
· Sistem Entegrasyonu için Ek Kararlılık ve Esneklik: CM-16d, cobot'lar, robotlar veya otomatik sistemlerle entegrasyon olasılığını büyük ölçüde artırmak için ikinci bir tripod vida noktasıyla tasarlanmıştır. Her iki montaj noktasının kullanılması, kullanım sırasında herhangi bir cihazın dönme riskini ortadan kaldırır, bu da bakım gereksinimlerini azaltır ve potansiyel çalışma hızını artırır.
|
Teknik Özellikler |
|
|
Aydınlatma/görüntüleme sistemi |
di:8°, de:8° (yaygın aydınlatma: 8° görüntüleme), SCI (aynasal bileşen dahil) / SCE (aynasal bileşen hariç) değiştirilebilir |
|
Aydınlatma/görüntüleme sistemi için geçerli standartlar |
ISO7724/1, CIE No.15 (2004), ASTM E 1164 (SCI), DIN5033 Teil7, JIS Z 8722 Koşul c standardına uygundur |
|
Küreyi entegre etme |
Ø40 mm |
|
Dedektör |
Çift 32 elemanlı silikon fotodiyot dizileri |
|
Spektral ayırma cihazı |
Düzlemsel kırınım ızgarası |
|
Dalga boyu aralığı |
400-700 nm |
|
Ölçüm dalga boyu aralığı |
10 nm |
|
Yarım bant genişliği |
Yaklaşık. 10 nm |
|
Yansıma aralığı |
%0 ila 175; Çözünürlük: %0,01 |
|
Işık kaynağı |
Darbeli ksenon lamba (UV kesme filtreli) |
|
Ölçüm süresi |
Yaklaşık. 0,7 s (Ölçüm modu: SCI veya SCE, tetik düğmesine basılmasından ölçümün tamamlanmasına kadar) |
|
Minimum ölçüm aralığı |
Yaklaşık. 1,5 sn (Ölçüm modu: SCI veya SCE) |
|
Pil performansı |
Yaklaşık. Elektrikli vizör kullanılmadan, özel lityum pil ile 23°C'de 10 saniyelik aralıklarla ölçümler alındığında 2.000 ölçüm (İsteğe bağlı WLAN/Bluetooth modülü kullanıldığında yaklaşık 1.000 ölçüm) |
|
Ölçüm alanı/Aydınlatma alanı |
MAV:Ø8 mm/Ø11 mm |
|
Tekrarlanabilirlik |
ΔE*ab 0,04 dahilinde standart sapma |
|
(Beyaz kalibrasyon plakası, Konica Minolta standart koşulları altında beyaz kalibrasyondan sonra 5 saniyelik aralıklarla 30 kez ölçüldüğünde) |
|
|
Cihazlar arası anlaşma |
ΔE*ab 0,2 dahilinde |
|
(12 BCRA Seri II renkli döşemenin ortalamasına dayanmaktadır; MAV SCI; Konica Minolta standart koşulları altında bir ana gövde ile ölçülen değerlerle karşılaştırıldığında) |
|
|
Display |
Ters çevrilebilir portre görüntüleme moduna sahip 2,7 inç TFT renkli LCD |
|
Dahili Performans Kontrolü*1 |
WAA (Dalgaboyu Analizi ve Ayarlama) Teknolojisi |
|
Arayüz |
USB2.0; WLAN (IEEE 802.11 b/g/n)/Bluetooth(Ver.4.1, SPP uyumlu.) İsteğe bağlı WLAN/Bluetooth modülü gereklidir*2 *3 |
|
Gözlemci |
2° Standart Gözlemci, 10° Standart Gözlemci |
|
Aydınlatıcı |
A,C,D50,D65,F2,F6,F7,F8,F10,F11,F12,ID50,ID65,LED-B1,LED-B2,LED-B3,LED-B4,LED-B5,LED-BH1,LED-RGB1,LED-V1,LED-V2,Kullanıcı tanımlı aydınlatıcı*4 (Maks. 3 tip) |
|
(İki ışık kaynağıyla eş zamanlı değerlendirme mümkündür) |
|
|
Öğeleri görüntüle |
Kolorimetrik değerler/grafik, renk farkı değerleri/grafik, spektral grafik, başarılı/başarısız kararı, sahte renk |
|
Renk uzayları |
L*a*b*, L*C*h, Hunter Lab, Yxy, XYZ ve bu alanlardaki renk farkı; Münsell (C) |
|
Endeksler |
MI, WI (ASTM E313-73/ASTM E313-98);YI (ASTM E313-73, ASTM D1925);ISO parlaklığı (ISO2470);WI/Renk Tonu (CIE);Tristimulus Gücü;Opaklık; Gri tonlama (ISO 105-A05);parlaklık değeri; Kullanıcı dizini*4, Siyahlık (My) (ISO18314-3/DIN55979);Jetness (Mc) (ISO18314-3);Düşük Ton (dM) (ISO18314-3) |
|
Renk farkı denklemleri |
ΔE*ab (CIE1976); ΔE*94 (CIE1994); ΔE00 (CIEDE2000); CMC (l:c); Avcı ΔE; DIN99o; FMC-2; ΔE*94 (Özel)*5 |
|
Veri belleği |
1.000 hedef veri + 5.000 örnek veri |
|
Güç |
AC güç kaynağı: USB Type-C AC adaptörü (Güç Dağıtımı uyumlu, 15 W veya daha fazla) |
|
Pil: Lityum iyon pil (çıkarılabilir) |
|
|
USB'den şarj: USB veri yolu gücü (lityum iyon pil takılıyken) |
|
|
Şarj süresi |
Yaklaşık. 3,5 saat (hızlı şarj) / Yaklaşık. 6 saat (standart) |
|
Boyut (GxYxD) |
Yaklaşık. 79×230×128 mm |
|
Ağırlık |
Yaklaşık 700 g (Lityum iyon pil dahil) |
|
Yaklaşık 660 g (Lityum iyon pil dahil) |
|
|
Çalışma sıcaklığı/nem aralığı |
Sıcaklık: 5 ila 40°C; Bağıl nem: %80 veya daha az (35°C'de), yoğunlaşmasız |
|
Depolama sıcaklığı/nem aralığı |
Sıcaklık: 0 ila 45°C; Bağıl nem: %80 veya daha az (35°C'de), yoğunlaşmasız |
|
*1 WAA işlevi, cihazın dalga boyu teşhisini ve dalga boyu düzeltmesini sağlar. Bu işlev, satın alındıktan sonraki ilk yıl boyunca ücretsiz olarak kullanılabilir ve ikinci yıldan sonra cihazın bakımı ve kalibrasyonu yapılarak devam ettirilebilir. |
|
|
*2 İsteğe bağlı WLAN/Bluetooth modülü (CM-A300) gerektirir. |
|
|
*3 WLAN güvenliği, özel yöntem için WPA2-PSK (WPA2-Kişisel) ve WPA-PSK'yi (WPA-Kişisel) ve WPA3-PSK (WPA3-Kişisel), WPA2-PSK (WPA2-Kişisel) ve WPA-PSK'yi destekler (WPA-Kişisel) altyapı yöntemi için. |
|
|
*4 Kullanıcı tarafından yapılandırılan aydınlatıcıları ve kullanıcı indekslerini ayarlamak için İsteğe Bağlı Renk Veri Yazılımı SpectraMagic NX2 Pro (Ver.1.3 veya üzeri) gereklidir. |
|
|
*5 İki rengi karşılaştırırken, bunlardan biri standart olarak belirtilmemişse lütfen ΔE*94(Özel) kullanın. |
|
